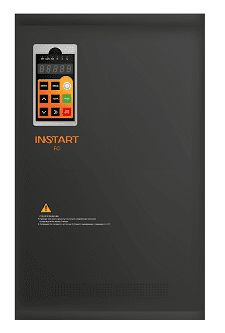

Преобразователь частоты Instart FCI-G110/P132-4

Цены на комплектующие в текущей ситуации часто меняются, для уточнения стоимости, свяжитесь с нами по телефону +7(800)333-12-99, по почте или через форму "Отправить заявку"

Отправить заявку

Срок поставки:от 5ти рабочих дней

Гарантия:36 месяцев

Производитель:Instart

Код AsyID:102908-18

Самовывоз с производства:МО, г.Балашиха

Доставка по России:До пункта выдачи ТК

Технические характеристики

Питающее напряжение:3 фазы 380 ±15% / 50Гц ±3%

Выходное напряжение:3 фазы 0-380В

Общепромышленная мощность:110 кВт

Выходной ток Iном:210 А

Перегрузочная способность:60с при 150% / 3с при 180% Iном

Допустимая мощность насоса:132 кВт

Выходной ток Iном:253 А

Перегрузочная способность:60с при 120% / 3с при 150% Iном

Размеры ШхВхГ:470x750x305 мм

Вес изделия:57 кг

Тормозной модуль:Внешнее подключение

Входы:6 дискретных — тип PNP/NPN

2 аналоговых — от 0-10В / 0(4)-20мА

Выходы:2 аналоговых — 0-10В / 0(4)-20мА

1 транзисторный — до 48В, 50мА

2 релейных — до 250В, 3А

ИнтерфейсыRS485 (опция)

Степень защитыIP 20

Документация

	Инструкция Instart серии FCI
	Размер файла: 23.00 Мбайт

Описание

Частотный преобразователь серии FCI, с расширенными функциональными возможностями, может использоваться в разнообразных промышленных отраслях. Он предназначен для регулирования скорости и момента вращения вала асинхронного электродвигателя мощностью до 132кВт и обеспечения защиты: по превышению входного напряжения, по понижению входного напряжения, от короткого замыкания, от обрыва или слипанию любой из фаз, по перегрузке электродвигателя.

Применение

Шкафы управления насосами КРН «комфорт»;
Насосные установки повышения давления Hydro AT-EF «комфорт»;
Шкафы управления вентиляцией.

Схема подключения Instart FCI-G110/P132-4

Функциональные возможности

Частота в толчковом режиме до Fmax;
Опционально - сетевой протокол Modbus RTU или Profibus DP;
Полный комплекс защитных функций;
Съемная панель управления;
Возможность управления в векторном режиме по скорости или моменту;
Встроеный ЭМС-фильтр;
Расширенный ПИД-регулятор с функцией спящего режима;
Ограничитель момента путем ограничения напряжения и тока;
Встроенные два таймера, счетчик импульсов, счетчик длины, счетчик расстояния;
Резервное копирование параметров;
Ограничитель тока в установленных пределах;
Динамическое торможение постоянным током.

Эксплуатационные ограничения

Установка в помещении, без попадания прямых солнечных лучей и пыли;
Температура эксплуатации от -10°C до +40°C;
Температура хранения от -20°C до +55°C;
Относительная влажность ниже 90% без выпадения конденсата.
