Преобразователь частоты Instart LCI-G37/P45-4

Цены на комплектующие в текущей ситуации часто меняются, для уточнения стоимости, свяжитесь с нами по телефону +7(800)333-12-99, по почте или через форму "Отправить заявку"

Отправить заявку

Срок поставки:от 5ти рабочих дней

Гарантия:36 месяцев

Производитель:Instart

Код AsyID:101908-12

Самовывоз с производства:МО, г.Балашиха

Доставка по России:До пункта выдачи ТК

Технические характеристики

Питающее напряжение:3 фазы 380 ±15% / 50Гц ±3%

Выходное напряжение:3 фазы 0-380В

Общепромышленная мощность:37 кВт

Выходной ток Iном:75 А

Перегрузочная способность:60с при 150% / 3с при 180% Iном

Допустимая мощность насоса:45 кВт

Выходной ток Iном:90 А

Перегрузочная способность:60с при 120% / 3с при 150% Iном

Размеры ШхВхГ:220x410x225 мм

Вес изделия:16.2 кг

Тормозной модуль:Внешнее подключение

Входы:6 дискретных — тип PNP/NPN

2 аналоговых — от 0-10В / 0(4)-20мА

Выходы:2 аналоговых — 0-10В / 0(4)-20мА

2 релейных — до 250В, 3А

1 транзисторный — 48В, 50мА

ИнтерфейсыRS485

Степень защитыIP 20

Документация

	Инструкция Instart серии LCI
	Размер файла: 1.75 Мбайт

Описание

Частотный преобразователь серии LCI, с расширенными функциональными возможностями, может использоваться в разнообразных промышленных отраслях. Он предназначен для регулирования скорости и момента вращения вала асинхронного электродвигателя мощностью до 45кВт и обеспечения защиты: по понижению входного напряжения, от короткого замыкания, от обрыва любой из фаз, по превышению выходного тока, по превышению входного напряжения.

Применение

Шкафы управления насосами КРН «комфорт»;
Насосные установки повышения давления Hydro AT-EF «комфорт»;
Шкафы управления вентиляцией.

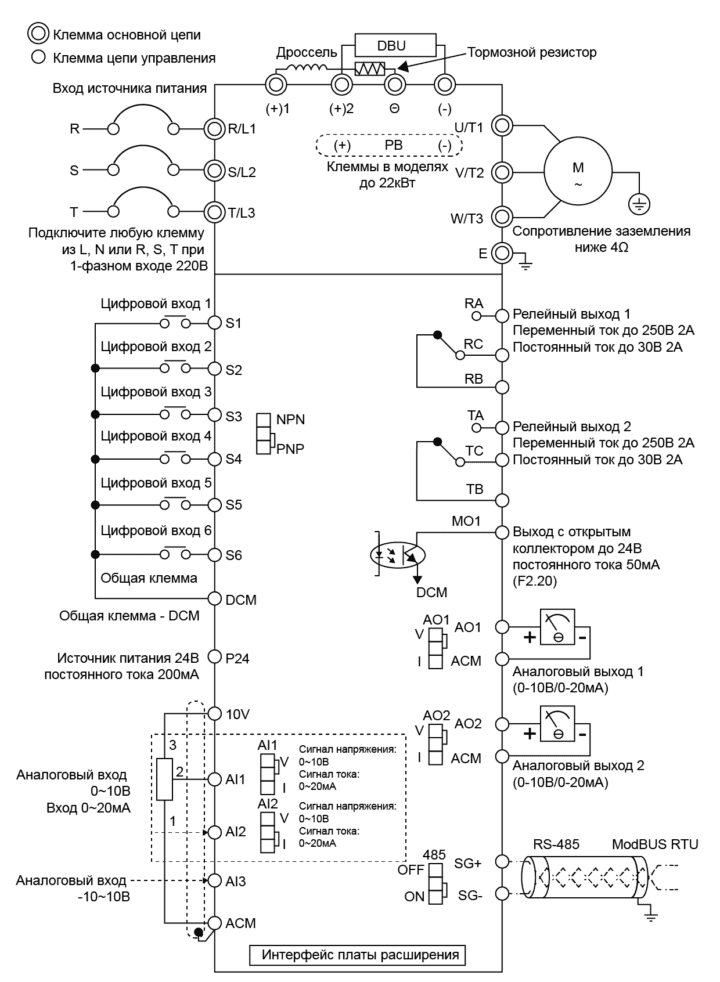

Схема подключения Instart LCI-G37/P45-4

Функциональные возможности

Возможность управления в векторном режиме по скорости или моменту;
Встроенные два таймера, счетчик импульсов, счетчик длины, счетчик расстояния;
Динамическое торможение постоянным током;
Частота в толчковом режиме 0 - Fmax;
Встроенный ПИД-регулятор, возможность работы по двум датчикам обратной связи;
Максимальный провал напряжения для автоперезапуска - 15мс.;
Сетевой протокол Modbus RTU;
Полный комплекс защитных функций;
Встроенный ЭМС-фильтр;
Ограничитель тока в установленных пределах;
Съемная панель управления.

Эксплуатационные ограничения

Установка в помещении, без попадания прямых солнечных лучей и пыли;
Температура эксплуатации от -10°C до +40°C;
Температура хранения от -20°C до +55°C;
Относительная влажность ниже 90% без выпадения конденсата.
