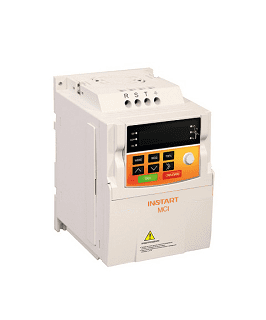

Преобразователь частоты Instart MCI-G7.5/Р11-4B

Цены на комплектующие в текущей ситуации часто меняются, для уточнения стоимости, свяжитесь с нами по телефону +7(800)333-12-99, по почте или через форму "Отправить заявку"

Отправить заявку

Срок поставки:от 5ти рабочих дней

Гарантия:36 месяцев

Производитель:Instart

Код AsyID:103908-6

Самовывоз с производства:МО, г.Балашиха

Доставка по России:До пункта выдачи ТК

Технические характеристики

Питающее напряжение:3 фазы 380 ±15% / 50Гц ±3%

Выходное напряжение:3 фазы 0-380В

Общепромышленная мощность:7.5 кВт

Выходной ток Iном:17 А

Перегрузочная способность:60с при 150% / 3с при 180% Iном

Допустимая мощность насоса:11 кВт

Выходной ток Iном:25 А

Перегрузочная способность:60с при 120% / 3с при 150% Iном

Размеры ШхВхГ:180x280x198 мм

Вес изделия:5 кг

Тормозной модуль:Встроен

Входы:6 дискретных — тип PNP

2 аналоговых — от 0-10В / 0(4)-20мА

Выходы:1 аналоговый — 0-10В / 0(4)-20мА

1 релейный — до 250В, 3А

Документация

	Инструкция Instart серии MCI
	Размер файла: 1.72 Мбайт

Описание

Простейший частотный преобразователь серии MCI, со стандартными функциональными возможностями, может использоваться во многих промышленных отраслях. Он предназначен для регулирования скорости и момента вращения вала асинхронного электродвигателя мощностью до 11кВт и обеспечения защиты: от обрыва или слипанию любой из фаз, по превышению входного напряжения, по понижению входного напряжения, по перегрузке электродвигателя, от короткого замыкания.

Применение

Шкафы управления насосами КРН «комфорт»;
Насосные установки повышения давления Hydro AT-EF «комфорт»;
Шкафы управления вентиляцией.

Схема подключения Instart MCI-G7.5/Р11-4B

Функциональные возможности

Частота в толчковом режиме до Fmax;
Cетевой протокол Modbus RTU;
Полный комплекс защитных функций;
Съемная панель управления;
Векторное управление;
Встроенное ПИД-регулирование;
Ограничитель момента путем ограничения напряжения и тока;
Ограничитель тока в установленных пределах;
Встроенные два таймера, счетчик импульсов, счетчик длины, счетчик расстояния;
Встроеный ЭМС-фильтр;
Динамическое торможение постоянным током.

Эксплуатационные ограничения

Установка в помещении, без попадания прямых солнечных лучей и пыли;
Температура эксплуатации от -10°C до +40°C;
Температура хранения от -20°C до +65°C;
Относительная влажность ниже 90% без выпадения конденсата.
