Документация | Инструкция VEDA серии VF-101 |
| Размер файла: 3.61 Мбайт |
Универсальный преобразователь частоты серии VF-101 применяется для регулирования скорости и момента вращения вала асинхронного или синхронного электродвигателя и ориентирован на управление насосами и вентиляторами. Данное оборудование осуществляет управление электродвигателем мощностью 1.5кВт и обеспечивает его защиту:
от перегрева оборудования, от превышения скорости, по превышению выходного тока, по превышению или снижению входного напряжения, от короткого замыкания, от обрыва любой из фаз питающего напряжения.
Применение
- Насосные нагрузки;
- Системы отопления;
- Системы вентиляции;
- Общепром приложения с тяжелыми пусками.

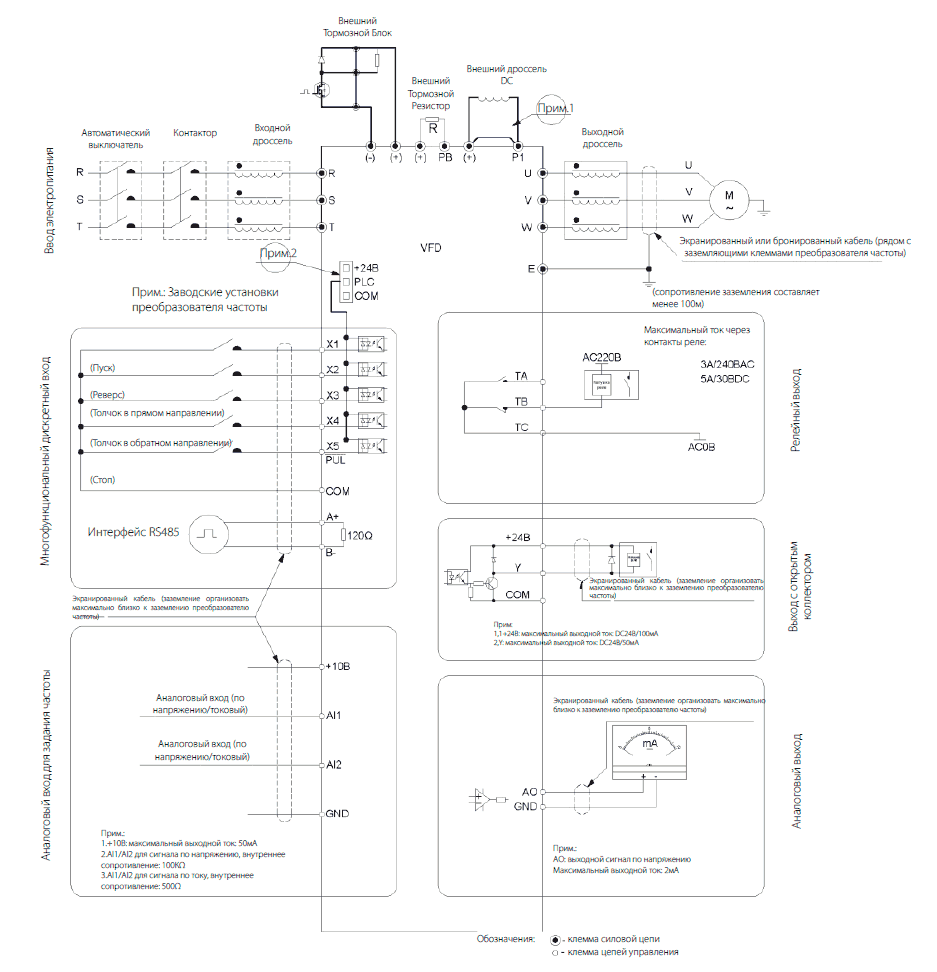

Схема подключения VEDA MC VF-101-P1K5-0004-A-T4-E20-B-H
Функциональные возможности
- Использование дополнительных плат;
- Встроенный ПИД-регулятор;
- U/f, векторное управление без/с обратной связью;
- Работа с сетевыми протоколами Profibus, Profinet, CAN;
- Полный комплекс функций по защите электродвигателя.
Эксплуатационные ограничения
- Вдали от источников электромагнитных помех;
- При отсутствии агрессивных газов и жидкостей;
- Эксплуатация в помещениях без попадания прямых солнечных лучей и пыли;
- Относительная влажность ниже 90% без выпадения конденсата;
- Температура эксплуатации от -10°C до +50°C;
- Температура хранения от -40°C до +60°C.
