Установка пожаротушения Grundfos Hydro MX 2/1 CR 64-2

	Руководство по эксплуатации
	Размер файла: 2.88 Мбайт

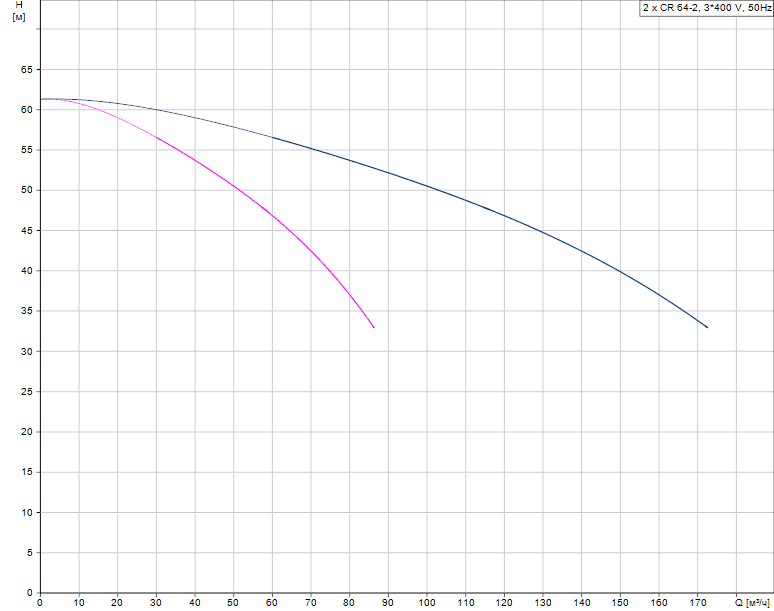

График характеристик Hydro MX 2/1 CR 64-2

Установку Hydro MX 2/1 CR 64-2 чаще всего применяют для решения задач водяного или пенного пожаротушения. Каждый из двух насосов включается в работу по схеме "звезда-треугольник". Установка отвечаем всем современным требованиям и способна работать как в "спринклерном" режиме (пожарный трубопровод в дежурном режиме всегда находится под заданным давлением, создаваемый насосом-жокей), так и в "дренчерном" режиме (пожарный трубопровод в дежурном режиме не заполнен). Роль жокей-насоса может взять на себя насос или небольшая установка повышения давления с мембранным баком. По умолчанию, для каждой установки допускается подключение дренажного насоса, которой необходимо приобретать отдельно.

К перекачиваемым жидкостям можно отнести только чистую воду (не содержащую в своём составе какие-либо вещества, способные оказать химическое или механическое воздействие на проточную часть насоса).

Расшифровывается типовое обозначение для оборудования Grundfos MX 1/1 CR X-Y, как MX - установка пожаротушения, 1/1 - один насос рабочий, один в резерве, CR X-Y - марка применяемых насосов.

Данное оборудование пришло на замену установке - Hydro MX 2/1 CR 64-2 с индексами S001 и D001.

• Отображение состояния каждого из двух насосов;
• Наличие АВР (автоматический переход на резервную линию);
• Возможность ручного пуска основного или резервного насоса;
• Дистанционное управление задвижками.

• Насосы CR 64-2 - 3шт.;
• Обратный клапан - 3шт.;
• Гидробак на 25 литров - 1шт.;
• Коллектор всасывающий (подающий) - 1шт.;
• Коллектор напорный - 1шт.;
• Манометры избыточного давления - 1шт.;
• Плита-основание - 1шт.;
• Блок управления Control MX - 1 шт.;
• Шкаф управления насосами - 1шт.;
• Электрозадвижка (опция) - 1шт.;
• Защита от сухого хода - 1шт.;
• Затвор поворотный - 6шт..

• Температура жидкости — не более 120 °С;
• Макс. давление на выходе - 16 Бар.
