Grundfos Hydro MX 1/1 CR 45-2-2 — характеристики, графики, описание

Поставки данного оборудования приостановленны, для подбора аналога свяжитесь с нами по телефону +7(800)333-12-99, по почте или через форму "Запрос аналога"

Запрос аналога

Срок поставки:Поставки остановлены

Артикул:98592522

Гарантия:24 месяца

Производитель:Grundfos

Самовывоз с производства:МО, г.Балашиха

Доставка по России:До пункта выдачи ТК

Технические характеристики

Питающее напряжение:3 фазы 380В ±15% / 50Гц

Схема пуска:Прямой пуск или от ПЧ

Количество насосов:2 шт (из них в резерве 1)

Мощность одного насоса:5.5 кВт

Диапазон значений напора H:до 41 м

Диапазон значений расхода Q:до 57.5 м3/ч

Присоединение:DN150

Ручное управление насосами:Есть

"Сухие контакты" состояния:Есть

Интерфейсы связи:Ethernet, RS-485

Дополнительные модули:GPRS, SMS

Степень защиты шкафа автоматики:IP54

Температура эксплуатации:от +5°С до +40°С

Документация

	Руководство по эксплуатации
	Размер файла: 2.88 Мбайт

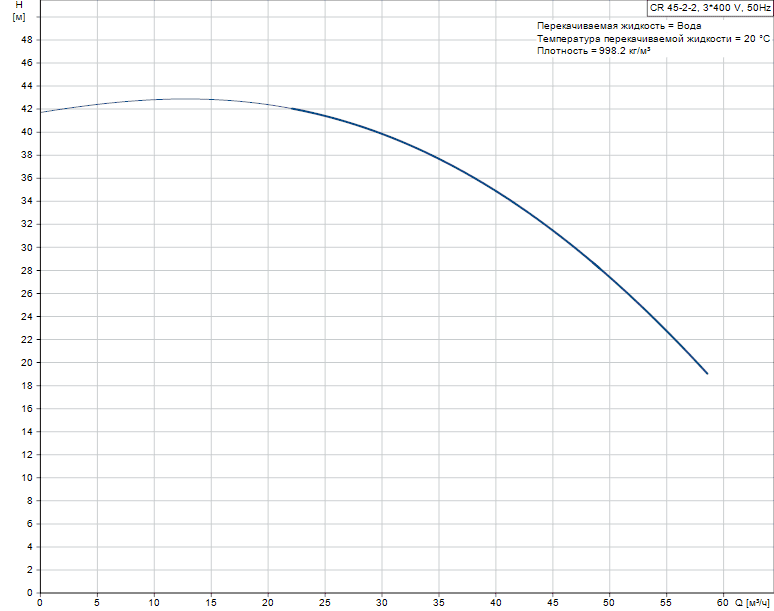

График характеристик Hydro MX 1/1 CR 45-2-2

Описание

Установку Hydro MX 1/1 CR 45-2-2 чаще всего применяют для решения задач водяного или пенного пожаротушения. Каждый из двух насосов подключается к сети по схеме "звезда-треугольник". Установка отвечаем всем современным требованиям и способна работать как в "спринклерном" режиме (пожарный трубопровод в дежурном режиме всегда находится под определённым давлением, создаваемый насосом-жокей), так и в "дренчерном" режиме (пожарный трубопровод в дежурном режиме не заполнен). Роль жокей-насоса может взять на себя насос CR 1-7 (CR 3-8) или небольшая установка повышения давления с мембранным баком. В базовом комплекте поставки, для каждой установки допускается подключение дренажного насоса, которой необходимо приобретать отдельно.

К перекачиваемым жидкостям можно отнести только чистую воду (не содержащую в своём составе какие-либо вещества, способные оказать химическое или механическое воздействие на проточную часть насоса).

Расшифровывается типовое обозначение для оборудования пожаротушения Grundfos MX 1/1 CR X-Y, как MX - установка пожаротушения, 1/1 - один насос рабочий, один в резерве, CR X-Y - марка применяемых насосов.

Сведения о более ранних версиях

Данное оборудование пришло на замену установке - Hydro MX 2 CR 45-2-2 с индексами S001 и D001.

Преимущества использования

Дистанционное управление задвижками;
Отображение состояния каждого из двух насосов;
Наличие АВР (автоматический переход на резервную линию);
Возможность ручного пуска основного или резервного насоса.

Комплект поставки

Насосы CR 45-2-2 - 2шт.;
Гидробак на 25 литров - 1шт.;
Коллектор всасывающий (подающий) - 1шт.;
Коллектор напорный - 1шт.;
Манометры избыточного давления - 1шт.;
Плита-основание - 1шт.;
Блок управления Control MX - 1 шт.;
Шкаф управления насосами - 1шт.;
Электрозадвижка (опция) - 1шт.;
Защита от сухого хода - 1шт.;
Затвор поворотный - 4шт.;
Клапан обратный - 2шт..

Условия эксплуатации

Температура жидкости — не более 120 °С;
Макс. давление на выходе - 16 Бар.
