Описание
Устройства плавного пуска (УПП) электродвигателя (ЭД) IDS-Drive серии SSN предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя.
УПП серии SSN заменяет обычные пускатели со звезды на треугольник, пускатели с самосцеплением по падению напряжения и пускатели с магнитным управлением по падению напряжения.
УПП ЭД может эффективно снизить пусковой ток двигателя; снизить пусковое напряжение двигателя, что продлит срок его службы.
Функция плавной остановки может эффективно решить проблему срабатывания инерционной системы при остановке. УПП ориентировано на управление насосами и вентиляторами. Данное оборудование осуществляет управление электродвигателем мощностью 185кВт и обеспечивает его защиту:
по превышению или снижению входного напряжения, от КЗ/перенапряжения, от обрыва любой из фаз питающего напряжения, от перегрева ЭД во время пуска, от скачков напряжения.
Применение
- Насосные нагрузки;
- Системы вентиляции;
- Общая автоматизация.

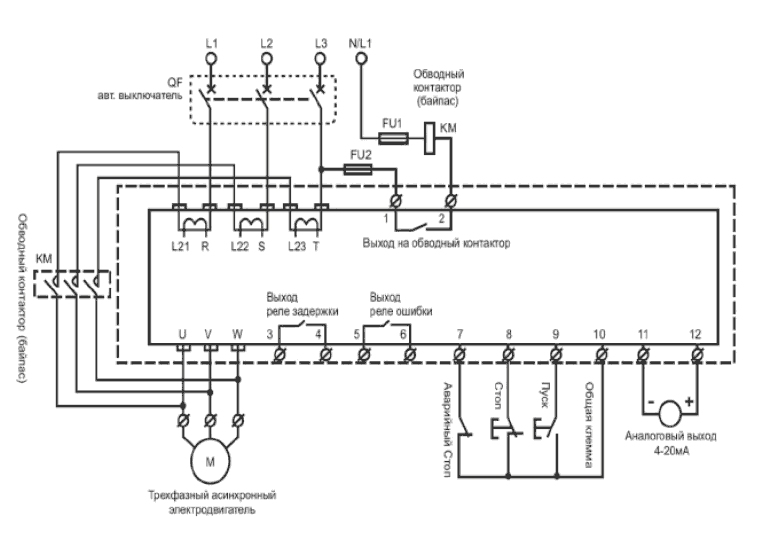

Схема подключения IDS-Drive SSN-185-3
Функциональные возможности
- Встроенная цифровая панель управления;
- Полный комплекс функций по защите электродвигателя;
- Встроенные разъемы RJ-45 и DB9;
- Возможность подключения обходного байпаса.
Эксплуатационные ограничения
- Вдали от источников электромагнитных помех;
- При отсутствии агрессивных газов и жидкостей;
- Эксплуатация в помещениях без попадания прямых солнечных лучей и пыли;
- Относительная влажность ниже 90% без выпадения конденсата;
- Температура эксплуатации от -25°C до +45°C;
- Температура хранения от -40°C до +60°C.
