Устройство плавного пуска Innovert SSD152A21E

Документация

Варианты исполнения

• C кнопкой-выключателем на корпусе;
• C питанием платы управления =24В вместо ~220В.

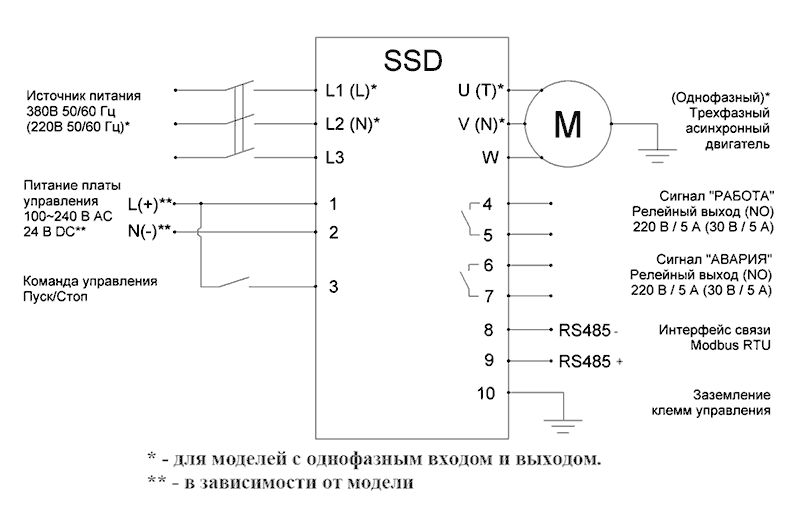

Схема подключения Innovert SSD152A21E

Описание

Устройства плавного пуска (УПП) Innovert серии SSD предназначены для плавного запуска (останова) асинхронных короткозамкнутых электродвигателей путем постепенного повышения (снижения) напряжения на статоре электродвигателя. Применяется схема управления с силовыми тиристорными модулями в каждой фазе обеспечивает управление каждой из трех фаз на протяжении полного периода пуска или останова двигателя. Данное предназначенно для управления электродвигателем мощностью 1.5кВт и обеспечения его защиты: от короткого замыкания и перенапряжения, от обрыва, чередования и асимметрии фаз, от перегрева двигателя (SCR), от длительной перегрузки, от перегрузок класса 10А, 10, 20 и 30 (300% в течение 7 сек).

Применение

• Насосы;
• Компрессоры;
• Дробилки;
• Миксеры;
• Конвейеры;
• Экструдеры;
• Вентиляторы.

Функциональные возможности

• Время разгона или торможения до 3сек.

Эксплуатационные ограничения

• Расположение вдали от радиоактивных и воспламеняющихся веществ;
• Отсутствие пыли, волокон, пуха, насекомых и металлической пыли;
• Расположение вдали от источников электромагнитных помех (например, сварочного аппарата);
• Эксплуатация в помещениях без попадания прямых солнечных лучей и пыли;
• Относительная влажность 75% при +15°C, 95% при 25°С (без конденсата);
• Температура эксплуатации от 0°C до +50°C (без обледенения);
