Шкафы управления насосами пожаротушения предназначены для каскадного пуска насосных агрегатов (с мощностью двигателей 315кВт и с количеством агрегатов до 6) напрямую от сети при поступлении команды «ПОЖАР» по одному из информационных каналов. При отсутствии сигнала «ПОЖАР» комплекс может быть переведён в режим водоснабжения.
Режимы работы
Основные режимы автоматического управления: - дежурный режим до поступления команды «ПОЖАР» - каскадный пуск насосов от преобразователя частоты при поступлении команды «ПОЖАР» - режим водоснабжения
Тестовая прокрутка насосов в дежурном режиме работы
Режим функционального резерва преобразователя частоты (ПЧ) – прямой каскадный пуск каждого из доступных насосов при поступлении команды «ПОЖАР»
Прямого включения (ручной пуск)
Отличительные особенности
Каскадный пуск насосных агрегатов производится блоком управления комплексом (БУК) по сигналам «ПОЖАР» поступивших по одному из информационных каналов:
От внешней системы сигнализации о пожаре
От датчика – реле давления в командной магистрали жокей-насоса
От аналогового датчика давления (разности давлений) в напорной магистрали
Пуск первого и каждого последующего насосов в основном режиме работы производится с использованием преобразователя частоты по сигналу «ПОЖАР» с последующим подключением к сети.
Останов насосов после снятия признака «ПОЖАР» по всем активным информационным каналам производится по программируемой схеме:
Только вручную или по команде диспетчера
Каскадный останов насосов в автоматическом режиме. При этом отключение насосов производится до тех пор, пока в работе не останется последний работающий насос. Останов последнего насоса производится только в ручном режиме. При повторном появлении команды «ПОЖАР» в процессе останова насосов вновь будет произведен пуск насосов в том же порядке.
Автоматика пожаротушения обеспечивает автоматическую периодическую проверку работоспособности каждого насосного агрегата через программируемые промежутки времени его рамповым пуском до заданной частоты вращения с формированием отчетов о результатах испытаний, - режим «тестовой прокрутки» и автоматическое управление задвижками насосов.
Шкаф управления пожарными насосами позволяет организовать удаленное автоматизированное рабочее место оператора одним из способов:
Размещением блока управления на рабочем месте оператора удаленно от аппаратной части
Выполнением функций управления и обмена информацией по линии связи от удаленного компьютера автоматизированного рабочего места оператора и блоком управления
Удаленный доступ к реализуется через прямое соединение, сети GSM, GPRS, Ethernet или по радиолинии.
Программное обеспечение (ПО) БУК позволяет дистанционно:
Получать достоверную информацию о работе насосной станции
Управлять комплексом
Программировать параметры комплекса
Получать архивы отказов, состояний, параметров
Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия
Шкаф автоматики пожаротушения может быть интегрирован в любые SCADA-системы по протоколу Modbus, CAN, UniOPC или на уровне беспотенциальных контактов без аппаратного и программного расширения.
Состав комплекса
Блок управления комплекса (БУК)
Преобразователь частоты с низкочастотным фильтром
Система управления и индикации
Коммутационная и защитная аппаратура насосных агрегатов
Принудительная система воздушного охлаждения, регулируемая по температуре
Электротехнический шкаф (или несколько шкафов) степени защиты не ниже IP54
Структура обозначений
КРН(П)
□
X
-Y
- □
1
2
3
4
5
1.
КРН(П) - тип системы управления
2.
Количество вводов
1 - один ввод (по умолчанию не указывается) 2 - два ввода (наличие силового АВР)
3.
Количество регулируемых насосов
4.
Мощность двигателей, кВт
5.
Серия системы управления

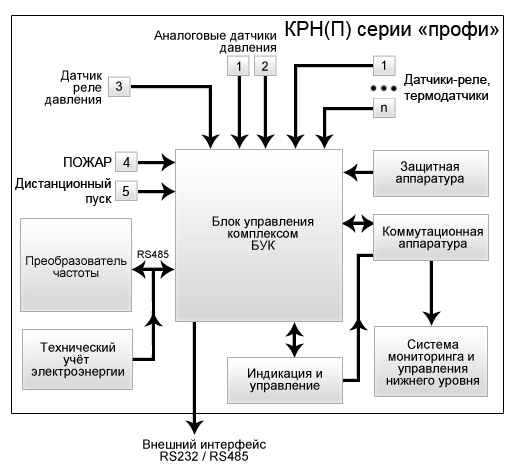

Cтруктурная схема комплекса
Управление
Переключателями на лицевой панели шкафа управления насосами пожаротушения:
Пуск/останов комплекса
Назначение первого работающего насоса
Прямой пуск/останов от сети каждого из возможных насосов
От панели БУК:
Пуск комплекса
Рамповый пуск/останов каждого насоса в тестовом режиме
Прямой пуск от сети каждого насоса
От АРМ оператора:
Пуск/останов комплекса
Прямой пуск от сети каждого насоса
Устойчивость к отказам
Автоматика пожаротушения в составе пожарной насосной станции автоматически сигнализирует об отказах каждого насоса по следующим признакам:
Превышение потребляемого тока с подтверждением двух- и более кратным тестированием преобразователем частоты в режиме тестовой прокрутки
Срабатывание электромагнитной или тепловой защиты каждого насоса
Отказ магнитного пускателя любого насоса
Отсутствие перепада давления на насосном агрегате в процессе его работы (при наличии датчиков перепада давления) - функция программируемых входов
Превышение температуры обмоток электродвигателя насосного агрегата, определяемое датчиками температуры (при наличии датчиков температуры) - функция программируемых входов
Шкаф управления насосами пожаротушения автоматически переходит в режим функционального резерва при возникновении следующих ситуаций:
Отказ преобразователя частоты
При отказе преобразователя частоты
Релейный пуск заданного количества насосов по команде «ПОЖАР»
Насосная станция пожаротушения на основе шкафа управления при отказе БУК предусматривает прямой пуск насосов от переключателей режимов и кнопок ПУСК-СТОП.
Программирование параметров
При помощи переключателей и кнопок панели шкафа управления производится:
Назначение режима работы каждого насосного агрегата (переключатель Руч.–0–Авт.)
Назначение первого по приоритету насосного агрегата (отключение и последующее включение переключателя – насос назначается первым для работы)
Включение и отключение режима автоматического управления переключателем РЕЖИМ: 0-ВКЛ
Пуск любого насосного агрегата кнопками ПУСК, СТОП в режиме ручного управления
От панели БУК производится структурирование комплекса:
Назначение максимального количества работающих насосов
Назначение схемы информационных каналов сигнализации о пожаре: активизирование канала и назначение параллельно работающих каналов
Назначение режима функционального резерва преобразователя частоты
От панели БУК производится параметрирование комплекса по значениям:
Уставок определяющего параметра
Уровней команд ПУСК / СТОП
Таймеров пуска и останова насосов
Интервалов тестовой прокрутки насосов и длительности прокрутки
Времени и даты
Для входа в режим программирования структуры и параметров комплекса необходимо ввести пароль доступа.
Контроль состояния оборудования на экране БУК
Шкаф управления насосами пожаротушения позволяет контролировать:
Наработку каждого насоса с начала эксплуатации
Текущее и заданное значения определяющего параметра
Архивы значений определяющего параметра с указанием времени и даты
Текущее состояние системы
Архивы состояния системы с указанием времени и даты
Причину текущего отказа комплекса
Архивы отказов комплекса регулирования и насосных агрегатов с указанием времени и даты
События, предшествующие и сопутствующие отказу оборудования
Преимущества использования
Высокая надежность пуска насосов по команде «ПОЖАР»
Возможность выбора любого информационного канала сигнализации о пожаре, а также назначения параллельно работающих информационных каналов
Наличие режима тестовой прокрутки насосов
Наличие режима функционального резерва, обеспечивающего функционирование комплекса при отказе преобразователя частоты
Возможность удаленного доступа к управлению и программированию БУК
Возможность изменения режима работы и структуры комплекса, как переключателями режимов, так и от панели БУК
Наличие архивов состояний и параметров
Наличие буквенно-графической русифицированной панели БУК (HMI-интерфейс)
Интуитивно понятный алгоритм настройки комплекса
Наличие двухуровневой защиты доступа к настройкам параметров комплекса
Повышенная конструктивная и эксплуатационная надежность работы оборудования
Варианты применения
Насосные установки пожаротушения Hydro AT(П)-F с насосами любого производителя
Сравнительные характеристики
№ п/п
Выполняемые функции
Cерия «профи»
Cерия ШПН
1
Пуск насосов от преобразователя частоты при поступлении команды «ПОЖАР»
+
-
2
Прямой пуск насосов при поступлении команды «ПОЖАР» - штатный режим - аварийный режим
- +
+ +
3
Подключение насоса к сети из состояния его вращения перед включением дополнительного насоса
+
-
4
Пуск насосов в количестве до
6
6
5
Максимальная мощность управляемого насоса, кВт
315
75
6
Тестовая прокрутка насосов в ждущем режиме
+
-
7
Ручное и автоматическое управление задвижками насосов
+
+
8
Количество информационных каналов поступления команды «ПОЖАР»
3
3
9
Выбор информационных каналов команды «ПОЖАР»
+
+
10
Количество подключаемых аналоговых датчиков давления
2
2
11
Функции контроля подающей магистрали (уровня накопительного резервуара) в режиме тестовой прокрутки насосов
+
-
12
Программирование количества включаемых насосов
+
+
13
Буквенно-цифровой графический (HMI) интерфейс БУК
+
+
14
Буквенно-цифровой (HMI) интерфейс БУК
-
+
15
Программирование параметров, структуры и режимов работы от панели управления БУК
+
+
16
Интегрирование с нижним уровнем SCADA
+
+
17
Интегрирование с программным обеспечением верхнего уровня SCADA
+
+
18
Возможность организации удаленного АРМ оператора
+
+
19
Функции управления насосами и комплексом от панели управления БУК (средний уровень SCADA)
+
-
20
Управление насосами в режиме ручного пуска
+
+
21
Тестовый режим рампового пуска насосов
+
-
22
Контроль срабатывания магнитных пускателей
+
+
23
Архивы отказов
+
-
24
Архивы состояний
+
-
25
Архивы параметров
+
-
26
Функция дистанционного считывания архивов
+
-
27
Поиск событий, сопутствующих отказу оборудования (дата, время)
+
-
28
Количество цифровых входов контроля состояния насосов (штатное исполнение – программируемый вход), для каждого насоса
