Насосная установка для пожаротушения на основе таких шкафов предназначена для каскадного включения насосных агрегатов при поступлении команды «ПОЖАР» по одному из информационных каналов. По командам блока управления обеспечивает релейный пуск насосов (с мощностью двигателей 315кВт и с количеством агрегатов до 6. Имеет возможность включения в схему управления устройств плавного пуска (УПП).
Отличительные особенности
Возможность работы с различными системами сигнализации о пожаре
Наличие трех независимых информационных каналов сигнализации о пожаре
Наличие функции дистанционного пуска от АРМ диспетчера
Архив отказов с указанием времени и даты
Наличие функции автоматического и ручного управления задвижками
Шкаф управления пожарными насосами позволяет организовать удаленное автоматизированное рабочее место оператора одним из способов:
Размещением блока управления на рабочем месте оператора удаленно от аппаратной части
Выполнением функций управления и обмена информацией по линии связи от удаленного компьютера автоматизированного рабочего места оператора и блоком управления
Удаленный доступ к шкафу автоматики пожаротушения реализуется через прямое соединение, сети GSM, GPRS, Ethernet или по радиолинии.
Программное обеспечение (ПО) БУК позволяет дистанционно:
Получать достоверную информацию о работе насосной станции
Управлять комплексом
Программировать параметры системы
Получать архивы отказов, состояний, параметров
Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия
Автоматика пожаротушения может быть интегрирована в любые SCADA-системы по протоколу Modbus, CAN, UniOPC или на уровне беспотенциальных контактов без аппаратного и программного расширения.
Состав шкафа управления
Блок автоматического управления с русифицированной буквенно-цифровой панелью индикации (HMI-интерфейс);
Защитная аппаратура всех насосных агрегатов;
Группа магнитных пускателей;
Система ручного управления и индикации на лицевой панели шкафа управления.
Оборудование, входящее в состав, размещено в электротехническом шкафу степени защиты не ниже IP54.
Структура обозначений
КРН(П)
□
X
-YY
- □
- □
Тип системы управления
Количество вводов 1 - один ввод (по умолчанию не указывается) 2 - два ввода (наличие силового АВР)
Количество регулируемых насосов
Мощность двигателей, кВт
Способ пуска прямой (по умолчанию не указывается) ЗТ - звезда-треугольник П - от одного УПП ПП - несколько УПП
Серия системы управления

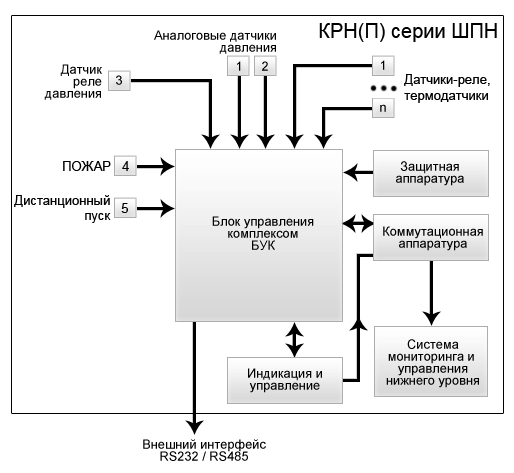

Cтруктурная схема
Возможности управления
Переключателями на лицевой панели шкафа управления насосами пожаротушения производятся:
Выбор режима работы каждого насоса;
Назначение первого работающего насоса;
Пуск / останов насосных агрегатов;
Прямой пуск/останов от сети каждого насоса;
Выбор режима работы задвижек (автоматический/ручной);
Открытие/закрытие задвижки в ручном режиме управления.
Режимы работы
Автоматический пуск насосов по команде «ПОЖАР»;
Дистанционный пуск насосов по команде диспетчера;
Ручной пуск насосов от панели управления.
Программирование параметров
Программирование параметров производится как с буквенно-цифровой панели блока управления, так и от переключателей режимов насосных агрегатов.
Для пожарной насосной станции при помощи переключателей производится:
Назначение режима работы каждого из насосных агрегатов (АВТОМАТ – ОТКЛЮЧЕН – РУЧНОЕ управление);
Назначение первого по приоритету насосного агрегата (отключение и последующее включение переключателя – насос назначается первым для работы);
Включение и отключение режима автоматического управления переключателем РЕЖИМ: АВТ. – ОТКЛ. В режиме АВТ ШУН переводится в ждущий (дежурный) режим;
Ручной пуск каждого из пожарных насосных агрегатов кнопками ПУСК, СТОП в режиме РУЧНОЕ управление для каждого насоса.
От панели автоматики пожаротушения производится программирование функциональных режимов:
Назначение первого по приоритету насоса, от которого начинается их каскадное включение;
Определение максимального количества работающих насосов;
Определение схемы работы с датчиками давления информационного канала аналоговых датчиков.
От панели управления производится программирование следующих параметров:
Заданного значения давления для информационного канала аналоговых датчиков;
Уровня формирования команды ПУСК;
Интервалов времени включения насосов;
Параметров датчиков;
Корректирующих значений характеристик датчиков;
Текущей даты, времени;
Пароля доступа.
Для входа в режим программирования параметров необходимо ввести пароль, определяющий уровень доступа к изменению параметров.
Контроль состояния оборудования на экране блока управления
Шкаф управления пожарными насосами позволяет:
Контролировать наработку каждого насоса в часах с начала его эксплуатации;
Определять порядковый номер насоса, с которого начинается включение;
Определять отказавший насосный агрегат;
Определять причины отказа любого насоса;
Индицировать режим работы.
Преимущества использования
Возможность управления пожарными насосами при минимальных материальных затратах;
Возможность одновременной или адресной работы с любой системой сигнализации о пожаре;
Формирование и хранение архива отказов;
Возможность включения в схему управления устройства плавного пуска;
Русифицированная буквенно-цифровая панель блока управления (HMI-интерфейс);
