Name: ESQ-500-7T5000G/5600P
Brand: Shenzhen Encom Electric Tech. Co., Ltd
Availability: InStock

Информация о товаре

Срок поставки:от 5ти рабочих дней

Гарантия:24 месяца

Производитель:Shenzhen Encom Electric Tech. Co., Ltd

Код AsyID:108908-61

Самовывоз с производства:МО, г.Балашиха

Доставка по России:До пункта выдачи ТК

* Для уточнения актуальной стоимости и сроков поставки, пожалуйста, свяжитесь с нами

Отправить заявку

Технические характеристики

Питающее напряжение:3 фазы 690 ±15% / 50Гц ±3%

Выходное напряжение:3 фазы 0-690В

Общепромышленная мощность:500 кВт

Выходной ток Iном:540 А

Перегрузочная способность:60с при 150% Iном

Размеры ШхВхГ:850x1650x550 мм

Тормозной модуль:Внешнее подключение

Входы:8 цифровых, тип PNP/NPN

2 аналоговых

1 аналоговый - от 0-10В / 4-20мА

1 аналоговый - от -10 до 10В / 4-20мА

Выходы:1 релейный - до 250В, 2А

4 транзисторных - 30В, 0.05А

2 аналоговыx - 0-10В или 0-20мА

Документация

	Инструкция ESQ 500/600
	Размер файла: 4.19 Мбайт

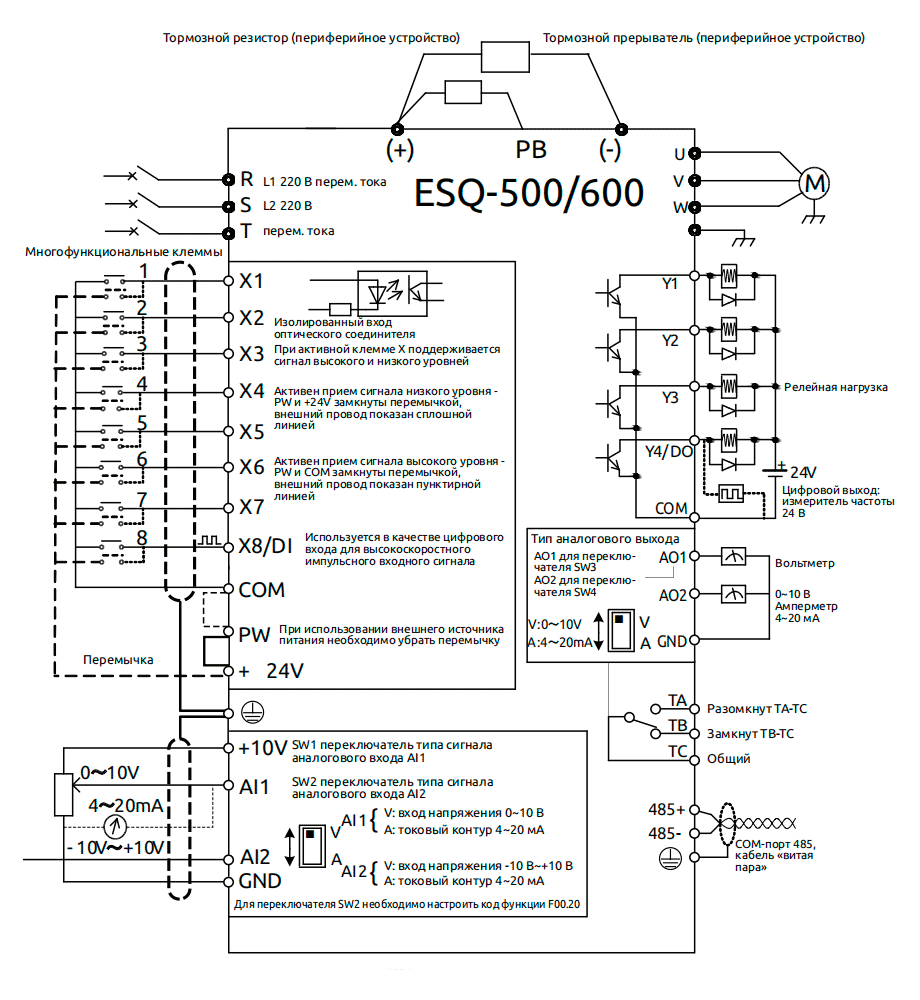

Схема подключения ESQ ESQ-500-7T5000G/5600P

Описание

Векторный преобразователь частоты серии ESQ500/600 применяется для управления асинхронными электродвигателями и ориентирован на системы требующие высокой производительности, точного регулирования и широкодиапазонного управления скоростью двигателя. Данное оборудование осуществляет управление электродвигателем мощностью 500кВт и обеспечивает его защиту: по превышению входного напряжения, по понижению входного напряжения, от короткого замыкания на землю, от обрыва входной или выходной фазы, от перегрева, по превышению выходного тока.

Применение

Воздущные компрессоры;
Экструдеры;
Вентиляционные системы;
Насосное оборудование.

Функциональные возможности

Работа только в скалярном режиме;
Интерфейс связи RS-485, Profibus, CAN;
Съемная панель управления;
Полный комплекс функций защит двигателя;
Наличие плат расширения;
Динамическое торможение постоянным током;
Блокировка параметров от несанкционированного доступа;
Встроенный ПИД-регулятор, возможность работы по двум датчикам обратной связи;
Ограничитель тока в установленных пределах.

Эксплуатационные ограничения

Внутри помещения, не подверженном попаданию прямых солнечных лучей;
Отсутствие агрессивных газов и жидкостей;
Относительная влажность менее 95% без выпадения конденсата;
Температура эксплуатации от -10°C до +40°C;
Температура хранения от -40°C до +70°C.
