Описание

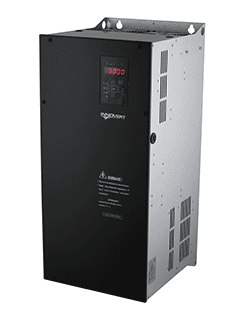

Преобразователь частоты серии IBD_E предназначен в основном для управления насосом и имеет широкий функционал настроек работы и регулирования. Он осуществляет регулирование скорости и момента вращения вала асинхронного электродвигателя мощностью 132кВт и обеспечения защиты:
по превышению выходного тока, по превышению входного напряжения, по понижению входного напряжения, от короткого замыкания, от обрыва любой из фаз.
Применение
Схема подключения
Функциональные возможности
- Ограничитель тока в установленных пределах;
- Работа только в скалярном режиме;
- Сетевой протокол Modbus RTU;
- Несъемная панель управления;
- Полный комплекс функций защит двигателя;
- Наличие ПЛК-режима для управления ПЧ;
- Динамическое торможение постоянным током;
- Блокировка параметров от несанкционированного доступа;
- Встроенный ПИД-регулятор, возможность работы по двум датчикам обратной связи.
Эксплуатационные ограничения
- Температура эксплуатации от -10°C до +40°C;
- Температура хранения от -20°C до +60°C;
- Отсутствие агрессивных газов или жидкостей;
- Установка в помещении, без попадания прямых солнечных лучей и пыли;
- Относительная влажность ниже 90% без выпадения конденсата.
