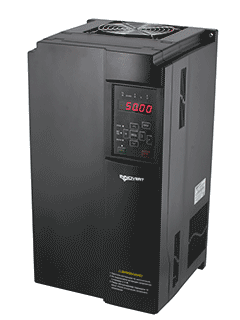

Преобразователь частоты Innovert IBD373P43E

Документация

Схема подключения Innovert IBD373P43E

Описание

Преобразователь частоты серии IBD_E предназначен в основном для управления насосом и имеет широкий функционал настроек работы и регулирования. Он осуществляет регулирование скорости и момента вращения вала асинхронного электродвигателя мощностью 37кВт и обеспечения защиты: от обрыва любой из фаз, по превышению выходного тока, по превышению входного напряжения, по понижению входного напряжения, от короткого замыкания.

Применение

• Шкафы управления насосами КРН «комфорт»;
• Насосные установки повышения давления Hydro AT-EF «комфорт»;

Функциональные возможности

• Несъемная панель управления;
• Полный комплекс функций защит двигателя;
• Наличие ПЛК-режима для управления ПЧ;
• Динамическое торможение постоянным током;
• Блокировка параметров от несанкционированного доступа;
• Встроенный ПИД-регулятор, возможность работы по двум датчикам обратной связи;
• Ограничитель тока в установленных пределах;
• Работа только в скалярном режиме;
• Сетевой протокол Modbus RTU.

Эксплуатационные ограничения

• Температура эксплуатации от -10°C до +40°C;
• Температура хранения от -20°C до +60°C;
• Отсутствие агрессивных газов или жидкостей;
• Установка в помещении, без попадания прямых солнечных лучей и пыли;
• Относительная влажность ниже 90% без выпадения конденсата.
