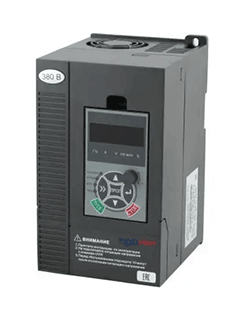

Преобразователь частоты Innovert IHD113P43T

Документация

Схема подключения Innovert IHD113P43T

Описание

Преобразователь частоты серии IHD предназначен в основном для управления насосом и имеет достаточный функционал настроек и режимов для полноценного регулирования. Осуществляет регулирование скорости и момента вращения вала асинхронного электродвигателя насосного агрегата мощностью в 11кВт и обеспечения защиты: от обрыва любой из фаз, по превышению выходного тока, от перегрева, от короткого замыкания, по превышению входного напряжения, по понижению входного напряжения.

Применение

• Шкафы управления насосами КРН «комфорт»;
• Насосные установки повышения давления Hydro AT-EF «комфорт»;

Функциональные возможности

• Ограничитель тока в установленных пределах;
• Наличие клемм импульсного входа;
• Сетевой протокол Modbus RTU;
• Съемная панель управления;
• Полный комплекс функций для защиты электродвигателя;
• Наличие векторного и скалярного режима управления;
• Динамическое торможение постоянным током;
• Блокировка параметров от несанкционированного доступа;
• Встроенный ПИД-регулятор, возможность работы по двум датчикам обратной связи.

Эксплуатационные ограничения

• Температура эксплуатации от -10°C до +40°C (возможна работа в диапазоне 40 - 50ºC при уменьшении номинальной нагрузки. Номинальный выходной ток необходимо снизить на 1% за каждый градус превышения порогового значения в 40ºC);
• Температура хранения от -40°C до +70°C;
• Отсутствие агрессивных газов или жидкостей;
• Установка в помещении, без попадания прямых солнечных лучей и пыли;
• Относительная влажность ниже 95% без выпадения конденсата.
