Name: GD20-5R5G-2
Brand: SHENZHEN INVT ELECTRIC CO., LTD
SKU: 11098-10
Availability: InStock

Информация о товаре

Срок поставки:от 5ти рабочих дней

Гарантия:24 месяца

Производитель:SHENZHEN INVT ELECTRIC CO., LTD

Код AsyID:11098-10

Самовывоз с производства:МО, г.Балашиха

Доставка по России:До адреса или пункта выдачи ТК

* Для уточнения актуальной стоимости и сроков поставки, пожалуйста, свяжитесь с нами

Отправить запрос

Технические характеристики

Питающее напряжение:3 фазы 220В ±15% / 50Гц ±3%

Выходное напряжение:3 фазы 0-220В

Входной ток:до 21 А

Общепромышленная мощность:5.5 кВт

Выходной ток Iном:20 А

Перегрузочная способность:60с при 150% Iном

Тормозной модуль:Встроен

Входы:5 дискретных — тип PNP/NPN

1й аналоговый — от 0-10В / 0(4)-20мА

2й аналоговый — от -10 до +10В

Выходы:2 аналоговых — 0-10В / 0(4)-20мА

1 транзисторный — до 30В, 50мА

2 релейных — до 250В, 3А

Документация

	Инструкция INVT серии GD20
	Размер файла: 5.41 Мбайт

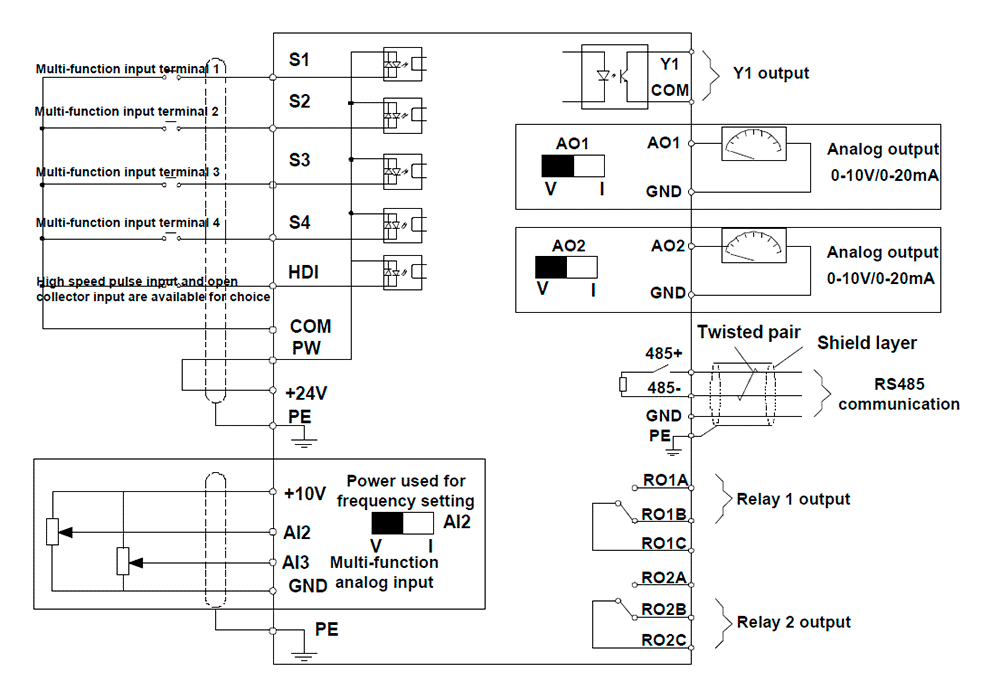

Схема подключения INVT GD20-5R5G-2

Описание

Многоцелевой общепромышленный частотный преобразователь серии Goodrive20 применяется для регулирования скорости и момента вращения вала асинхронного электродвигателя и ориентирован на высокопроизводительные системы управления, требующие качественное управление процессом. Данное оборудование осуществляет управление электродвигателем мощностью 5.5кВт и обеспечивает его защиту: по превышению выходного тока, по превышению или снижению входного напряжения, от короткого замыкания, от обрыва любой из фаз питающего напряжения, от перегрева оборудования.

Применение

Транспортеры и конвейеры;
Системы кондиционирования и вентиляции;
Прокатные станки;
Лифтовое оборудование;
Шкафы управления насосами;
Насосные установки повышения давления или пожаротушения.

Функциональные возможности

Cъемная панель управления;
Полный комплекс функций по защите электродвигателя;
Наличие PLC-режима для управления ПЧ;
Динамическое торможение постоянным током;
Блокировка параметров от несанкционированного доступа;
Встроенный ПИД-регулятор, возможность работы по двум датчикам обратной связи;
Ограничитель тока в установленных пределах;
Работа только в скалярном режиме;
Поддержка протокола Modbus-RTU;
Возможность подключения различных плат расширения.

Эксплуатационные ограничения

Вдали от источников электромагнитных помех;
При отсутствии агрессивных газов и жидкостей;
Эксплуатация в помещениях без попадания прямых солнечных лучей и пыли;
Относительная влажность ниже 90% без выпадения конденсата;
Температура эксплуатации от -10°C до +40°C;
Температура хранения от -30°C до +60°C.
