Описание

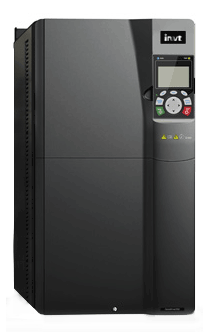

Векторный преобразователь частоты серии Goodrive350 применяется для управления асинхронными или синхронными двигателями и ориентирован на системы требующие высокой динамики, регулирования и контроля скорости и момента. Данное оборудование осуществляет управление электродвигателем мощностью 132кВт и обеспечивает его защиту:
от перегрева, по превышению выходного тока, по превышению входного напряжения, по понижению входного напряжения, от короткого замыкания, от обрыва любой из фаз.
Применение
- Лебёдки или тельферы;
- Подъёмные краны и лифтовое оборудование;
- Вентиляционные системы;
- Шкафы управления насосами КРН «комфорт»;
- Насосные установки повышения давления Hydro AT-EF «комфорт».
Схема подключения
Функциональные возможности
- Работа только в скалярном режиме;
- Сетевой протокол Modbus-RTU;
- Возможность подключения различных плат расширения;
- Съемная панель управления;
- Полный комплекс функций защит двигателя;
- Наличие PLC-режима для управления ПЧ;
- Динамическое торможение постоянным током;
- Блокировка параметров от несанкционированного доступа;
- Встроенный ПИД-регулятор, возможность работы по двум датчикам обратной связи;
- Ограничитель тока в установленных пределах.
Эксплуатационные ограничения
- Эксплуатация в помещениях без попадания прямых солнечных лучей и пыли;
- Отсутствие агрессивных газов и жидкостей;
- Относительная влажность ниже 90% без выпадения конденсата;
- Температура эксплуатации от -10°C до +40°C;
- Температура хранения от -30°C до +60°C.
